Камера заднего вида
Камера заднего вида в автомобиле – важный элемент, значительно повышающий безопасность во время движения. Устройство может быть установлено как отдельно, так и совместно с парктроником. Как бы там ни было, такой девайс делает маневрирование более простым и удобным, в особенности, когда речь заходит о парковке. Итак, в данном материале будет рассмотрен вопрос о том, как установить камеру заднего вида в автомобиль.
ТОП-10 самых недорогих японских автомобилей в России в январе 2024 года
Как подключить камеру заднего вида своими руками
В настоящий момент существуют различные методы подключения камеры заднего вида в машине. Вывести сигнал можно на следующие элементы:
монитор головного устройства;
дисплей магнитолы/навигатор;
отдельный экран, идущий в комплекте.
В последнем случае отсутствует несогласованность оборудования, поэтому такой вариант считается наиболее удобным и простым. Однако экран требует наличия отдельного места в авто, поэтому лучше всего его установить сверху приборной панели. Другой негативной стороной является необходимость дополнительных трат на оборудование.
Сэкономить деньги и пространство можно, если подключить гаджет к магнитоле или к монитору. В этом случае обзор будет наилучшим.
Установить заднюю камеру можно и самостоятельно, это не вызывает никаких проблем. Первое, что нужно сделать – выбрать тип устройства и его характеристики. При подключении девайса к навигатору или автомагнитоле, необходимо проверить совместимость всех элементов. В этом случае речь идет о таких параметрах, как: напряжение, разрешение, стандарт картинки, способ активации, вид разъемов и т. д.
Как подключать провода камеры и питание
Многие автовладельцы не знают, как подключить питание. Бытует мнение о том, что лучшее место запитывания гаджета – фонари заднего хода. Это и правда хороший вариант, к тому же он считается наиболее удобным. В этом случае девайс устанавливается на корме кузова и нет никаких сложностей с тем, чтобы присоединить провод красного цвета к напряжению 12 В, взятому с фонарей заднего хода. В этом месте также можно установить «минус».
Чтобы предотвратить возникновение разницы потенциалов, не стоит использовать «плюс» и «минус» из разных мест, куда более разумно сделать это из одного. Таким образом можно будет уменьшить вероятность возникновения помех и сбоев при работе приборов.
Другой способ – подать питание на камеру от бортовой сети. В этом случае может использоваться аккумулятор или различные элементы зажигания. Подобный вариант
Альтернативный вариант — подключение питания камеры напрямую от бортовой сети, непосредственно от аккумулятора или через зажигание (например, от прикуривателя). Если сигнал передается на экран головного устройства, то это лучший способ подключения.
В этом случае при движении транспортного средства девайс всегда будет находиться под напряжением, а значит в полной готовности к работе. Таким образом можно рассчитывать на более высокое качество изображения, однако также это может способствовать перегреву, т. к. большинство моделей рассчитаны на питание ниже 12 В. В этом случае лучше использовать адаптер (преобразователь напряжения).

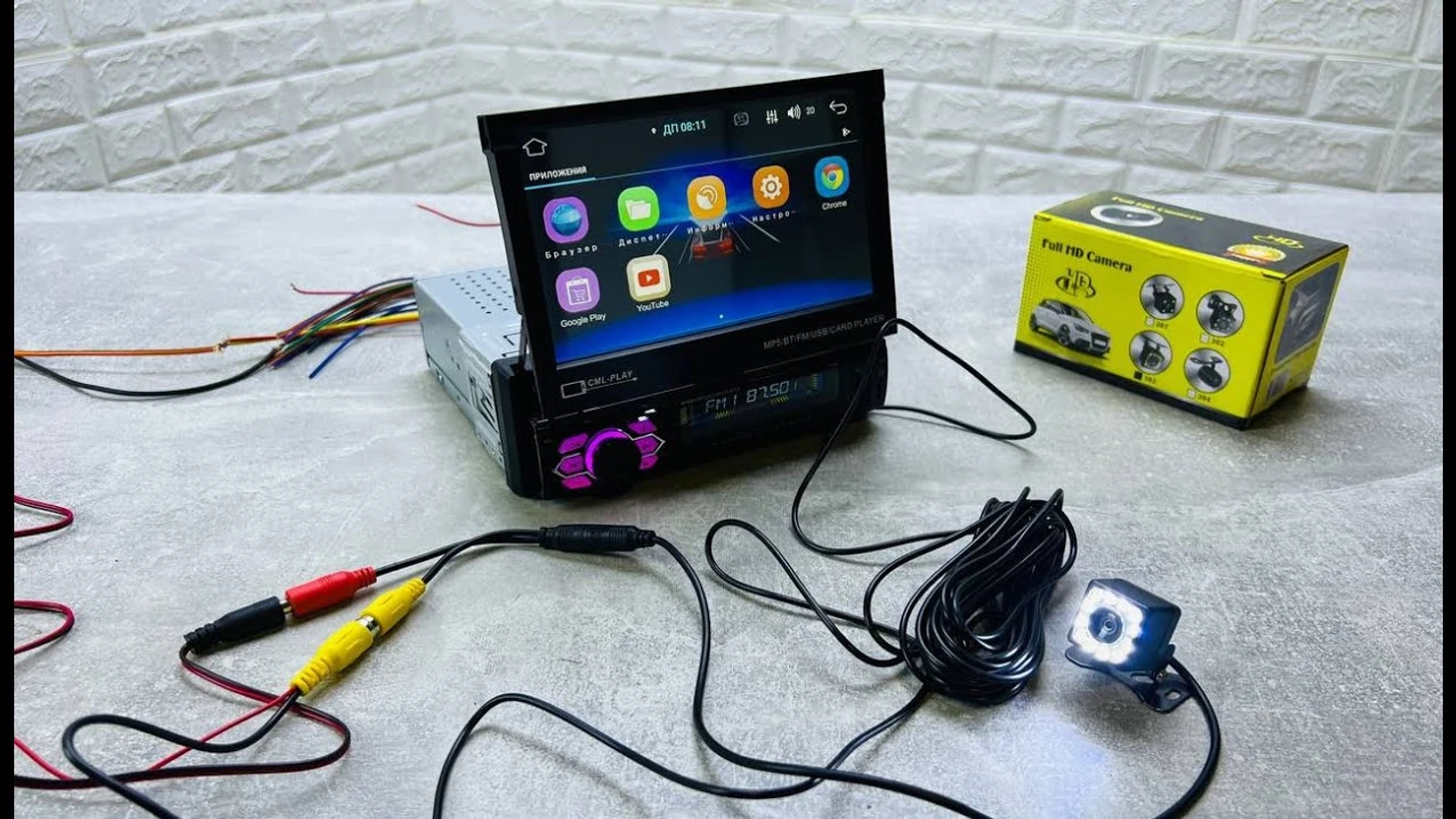

Последнее, о чем стоит подумать, – куда подсоединить видеовыход? В этом случае важное значение имеет схема подключения и вид отображающего устройства. Самый простой вариант – подключение стандартного разъема RCA к автомагнитоле или навигатору. Если сделать это не удается, можно воспользоваться переходником.
Далее будет рассмотрено, как правильно подсоединить камеру заднего вида в авто, используя различные способы подключения.
Схемы подключения камеры заднего вида к автомагнитоле и монитору
Существует несколько способов подключения камеры к автомагнитоле. В первом случае используется провод возбуждения – вывод, обозначенный на схеме или корпусе устройства надписями «паркинг»/«реверс».
Вот схема проводов, используемая в этом случае. Напряжение 12 В от заднего света подается на вывод P3. Основное питание может подаваться и с того же места, и с бортовой сети (отдельно).
В случае, если из-за своей конструкции устройство не позволяет использовать отдельный сигнал возбуждения (или парковки), подключение производится после возникновения на входе видеосигнала, а питание подается от задних фонарей.
Таким же образом выполняется подключение гаджета к экрану. Единственное отличие – в некоторых транспортных средствах в меню головного устройства необходимо выбрать необходимый способ активации.

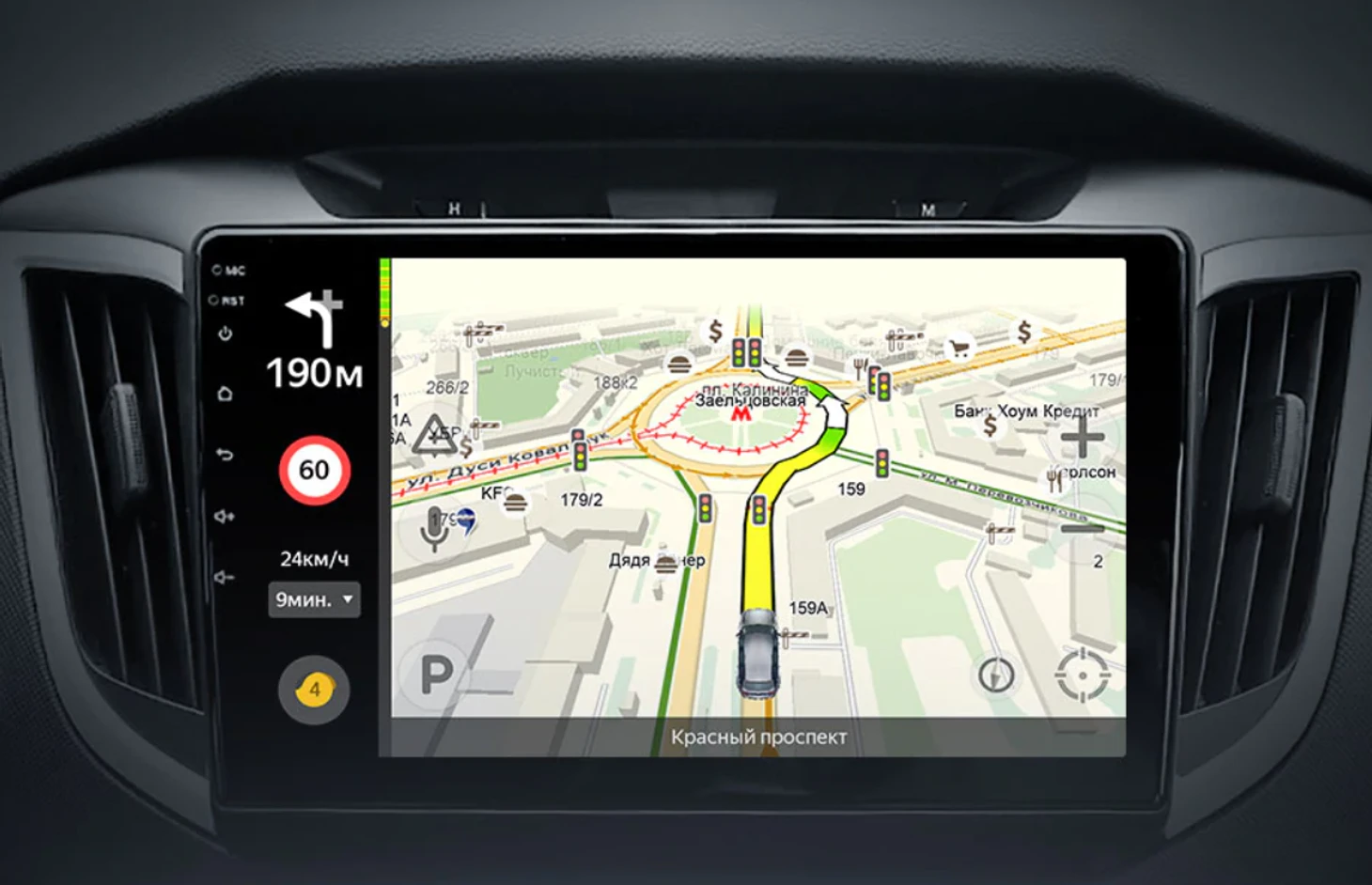

Как подключить камеру заднего вида к навигатору
Чтобы понять, как подключить камеру заднего вида к навигатору, первое, что нужно сделать – убедиться в том, что девайс предусматривает возможность дистанционного подключения или оснащен видеовходом.
Во втором варианте схема практически идентична описанной выше, то есть возбуждение передается по видеовходу с одним лишь отличием – многие навигаторы предусматривают разъем иного типа. Чтобы в дальнейшем не возникло никаких проблем, при покупке гаджета лучше заранее обратить внимание на выход, в противном случае дополнительно придется покупать специальный переходник.
Подключение беспроводной камеры заднего вида

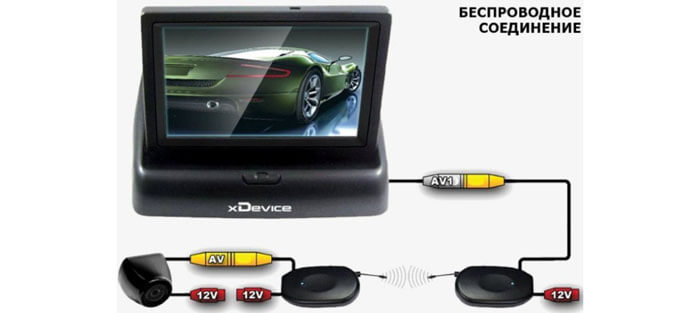

Многие водители не хотят долго возиться с установкой устройства, экономя свое время и нервы, поэтому они задаются вопросом: «Как подключить камеру заднего вида без снятия обивки и прокладывания проводки по всему салону?». Это возможно сделать, достаточно купить беспроводной модуль. Питание подобного устройства подается от задних фонарей, а располагается оно возле самой видеокамеры.
Приемник должен находиться рядом с отображающим устройством, речь идет о следующих элементах:
магнитола;
монитор;
навигатор.
Подобный способ не подойдет в том случае, если используется магнитола с активацией по отдельному входу.
Подключение камеры заднего вида через реле
Некоторые водители также используют реле для подключения камеры. Этот способ подходит в том случае, если из-за использования ШИМ-модуля и нестабильного напряжения на экране возникают серьезные помехи. В первом случае устройства могут и вовсе не работать.
Именно из-за возможных проблем и возникает необходимость в использовании реле для подключения камеры. В этом случае «плюс» подается от задних фар на вход переключателя, а питание поступает от сети 12 В через силовые контакты.
Куда установить камеру заднего вида на автомобиль
Вопрос места крепления устройства очень важен, ведь он этого зависит качество обзора и отсутствие перебоев при передаче сигнала. Также правильный выбор места установки позволит снизить вероятность повреждения девайса или его загрязнения. Учитывая это, можно разместить гаджет в различных местах:
плафон подсветки номера;
бампер;
ручка багажника;
рамка номера.
Как настроить камеру заднего вида на авто
После установки девайса возникает вполне логичный вопрос: «Как настроить камеру заднего вида в машине». В некоторых случаях картинка может быть плохой или вообще отсутствовать, что связано с несоответствием стандартов оборудования. Выход из данной ситуации один – покупка адаптера видеосигнала. Однако важно понимать, что подобные переходники могут быть довольно дорогостоящими и иногда проще приобрести девайс другой модели.
Также могут быть неверно заданы режимы экрана. Решение простое – зайти в инженерное меню и произвести настройку параметров.

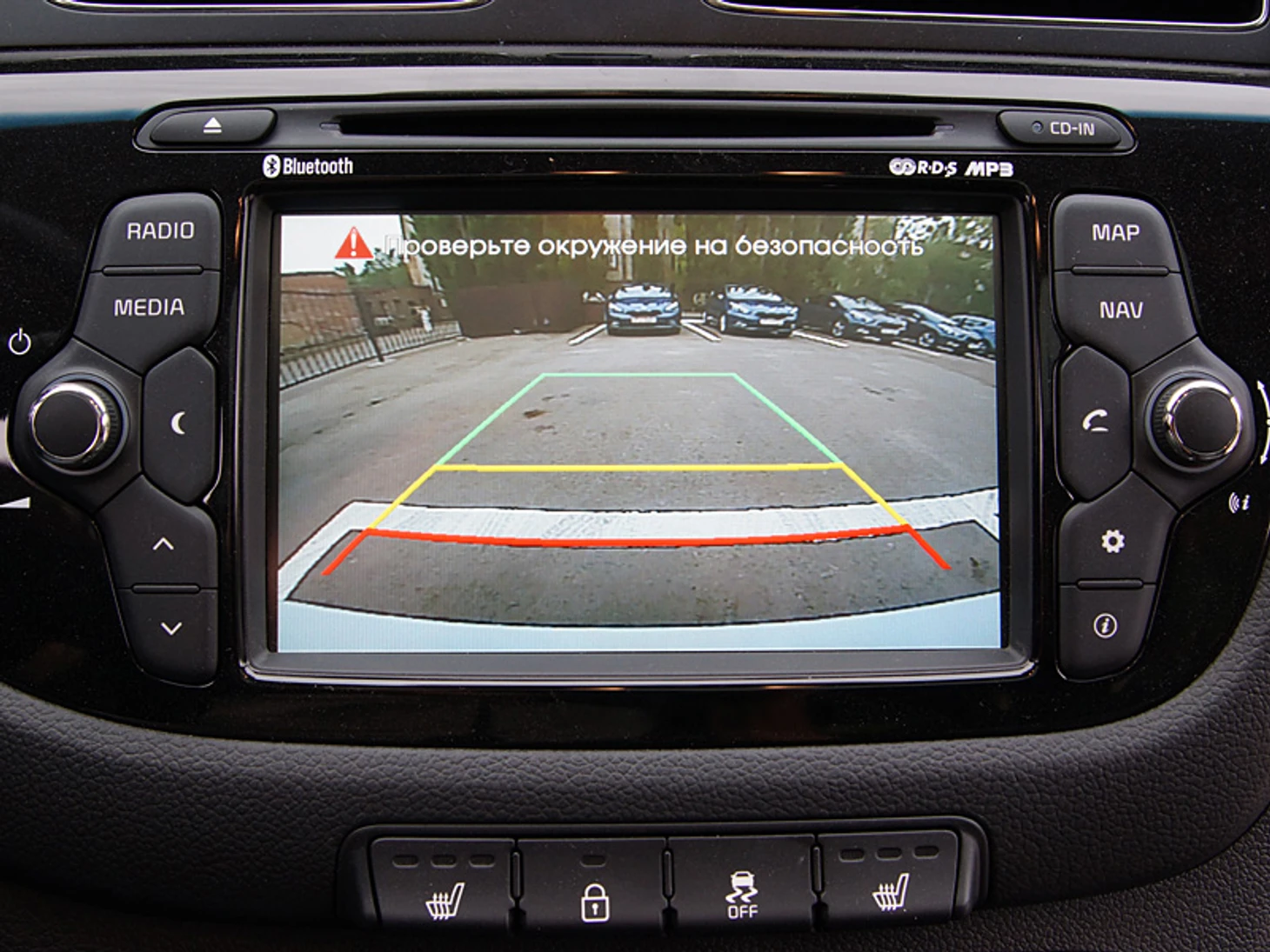

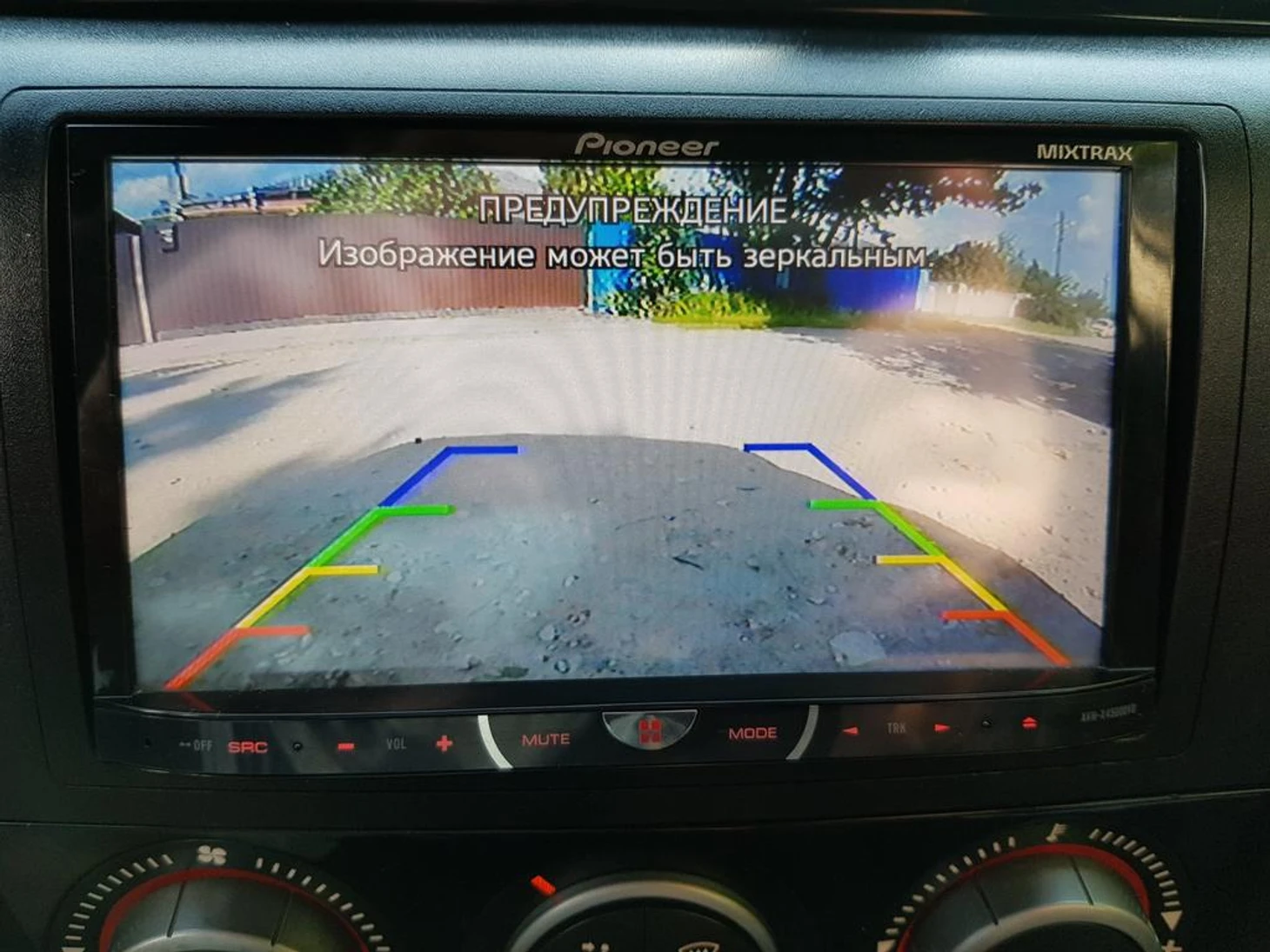

Даже в случае корректной работы системы, не будет лишним выполнить дополнительную регулировку девайса. Важно, чтобы на мониторе отображались парковочные линии. Принципы регулировку могут меняться в зависимости от модели.
