Устройство и обслуживание вилки мотоцикла: полное руководство

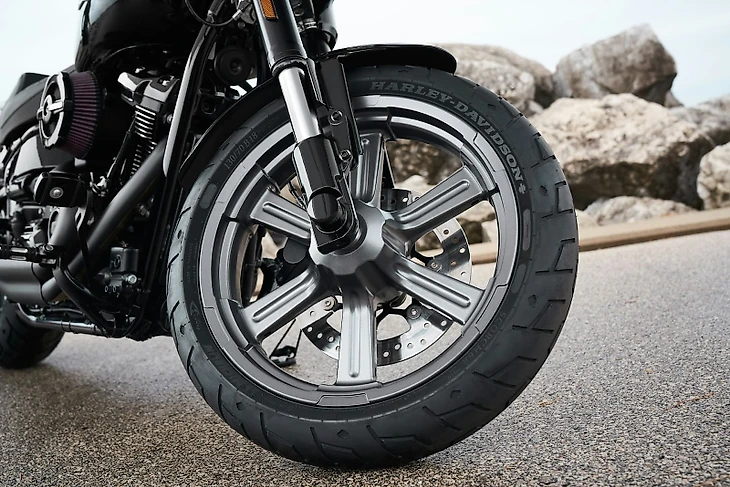

Передняя вилка на мотоцикле – один из элементов ходовой части, от которого зависят управляемость, комфорт и безопасность движения. Она выполняет сразу несколько функций – от крепления колеса к раме до передачи усилий от дорожного покрытия.
Содержание
Обслуживание и натяжка цепи мотоцикла
В этом материале мы разберем устройство вилки мотоцикла, особенности ее работы и порядок обслуживания. Вы узнаете, из каких элементов она состоит, как правильно ее обслуживать и ремонтировать, в каких случаях требуется замена отдельных компонентов или всего узла целиком. Отдельное внимание уделено типичным неисправностям, инструментам для ремонта и ответам на частые вопросы владельцев двухколесной техники – все, что нужно для осознанного ухода за передней подвеской.
Конструкция и функции вилки мотоцикла
Подвеска выполняет несколько важных функций:
обеспечивает вертикальное перемещение колеса при проезде неровностей;
передает на раму усилия от дорожного покрытия;
служит основой для крепления колеса и тормозной системы;
является частью рулевого управления, обеспечивая маневренность.
Наиболее распространенный тип – телескопическая, которая благодаря простоте и эффективности применяется на байках всех классов.
Основные элементы: перья, подвижные трубы, пружины
Конструктивно телескопическая система состоит из двух симметричных элементов – «перьев», каждое из которых включает:
неподвижный (верхний) стержень – закрепляется в скобы у рулевой колонки;
подвижный (нижний) стержень – скользит внутри неподвижного элемента, обычно изготавливается из легких сплавов;
цилиндрическую пружину – располагается внутри стойки, обеспечивает упругое сопротивление при сжатии;
сменные втулки – устанавливаются между стержнями для снижения трения, часто изготавливаются из материалов с содержанием тефлона;
уплотнительный узел – обеспечивает герметичность соединения и удержание рабочей жидкости.
В спортивных моделях трубы часто покрывают нитридом титана – это делает их износостойкими. Чтобы она не сжималась до конца (не „пробивалась“), в перья ставят конические резиновые ограничители.
Верхняя часть соединяется мостиками рулевой колонки, а нижняя – осью колеса. Такая конструкция позволяет колесу свободно перемещаться по вертикали, поглощая удары от неровностей дороги.
Роль амортизаторов и демпферов
Пружины поглощают энергию ударов при наезде на неровности, но без дополнительного контроля их работа привела бы к неуправляемому раскачиванию байка. Эту задачу решают амортизаторы и демпферы, выполняющие функцию управления скоростью реагирования пружины.
Основные типы демпфирующих устройств:
Фрикционные амортизаторы. Создают максимальное сопротивление в начале движения. Степень демпфирования снижается с набором скорости. Отличаются быстрым износом фрикционных элементов.
Масляные демпферы. Работают на основе перетекания масла через клапаны и отверстия. При сжатии масло вытесняется через обратный клапан. При растяжении клапан закрывается, заставляя масло проходить через узкие зазоры, что замедляет возврат пружины.
В современных стоит несколько клапанов. Каждый отвечает за свой режим работы: один – за мелкие толчки, другой – за сильные удары. Низкоскоростные каналы работают как мелкая сетка: они фильтруют пыль и сглаживают мелкие неровности. Благодаря им ход остается плавным даже на плохой дороге.
Средне‑ и высокоскоростные каналы работают по-другому. Они похожи на крупную рыболовную сеть: быстро пропускают много масла, но контролируют поток, чтобы подвеска не дергалась. Это достигается благодаря пакету металлических пластин различного диаметра и толщины, похожих на лепестки цветка, открывающиеся и закрывающиеся в зависимости от давления масла внутри клапана. Чем сильнее нагрузка, тем быстрее открываются пластины, позволяя большему количеству масла проходить сквозь клапан, смягчая удары и сохраняя устойчивость.
Антиклевковые системы помогают при торможении:
резко усиливают сопротивление, чтобы переднее колесо не «клюнуло» вниз;
сохраняют устойчивость, даже если резко затормозить;
позволяют использовать более мягкие пружины и амортизаторы без потери управляемости.
Взаимодействие пружин, амортизаторов и демпферов обеспечивает комфорт водителя за счет сглаживания неровностей, стабильность управления благодаря контролю раскачивания, безопасность при резких маневрах и торможении, долговечность конструкции за счет распределения нагрузок.
Обслуживание вилки мотоцикла
Регулярное обслуживание вилки мотоцикла – условие безопасной эксплуатации. Несвоевременная диагностика и ремонт приводят к ухудшению управляемости, ускоренному износу деталей и риску аварийных ситуаций.
Смазка вилки и замена сальников
Смазку нужно обновлять раз в год или через 10 000–15 000 км. Она уменьшает трение, защищает от ржавчины и продлевает жизнь деталей. Внеплановое обслуживание необходимо при появлении скрипа или «заедания» хода и после езды по грязи, песку или в условиях повышенной влажности.
Порядок действий:
Демонтировать перья, соблюдая осторожность при откручивании траверс.
Слить старую смазку – она содержит продукты износа и металлическую пыль.
Промыть внутренние полости специализированным очистителем.
Залить свежую амортизаторную жидкость (рекомендованную производителем) в объеме, указанном в инструкции.
Собрать устройство, убедившись в герметичности соединений.
Подойдет специальное масло, не моторное. Объем и вязкость строго регламентированы – отклонение нарушает характеристики демпфирования. После заливки прокачайте вилку несколько раз, чтобы удалить воздушные пробки.
Сальники надо менять, если на перьях появились подтеки смазки, уровень жидкости заметно упал, на трубах видна грязь.
Пошаговая инструкция:
Снимите перья, очистите зоны установки сальников.
Аккуратно извлеките старые, не повреждая поверхность труб.
Установите новые уплотнители, используя оправку или мягкую выколотку.
Нанесите тонкий слой смазки на кромки уплотнителя перед сборкой.
Проверьте герметичность после заливки смазки и пробного прогона.
Применяйте запчасти оригинального производства или аналогов. При замене осмотрите втулки и трубы на наличие царапин – повреждения ускоряют износ новых уплотнений. После сборки контролируйте уровень масла в течение первых 100 км пробега.
Проверка люфта и технического состояния
Люфт – признак износа шарнирных соединений, втулок или подшипников траверс. Его наличие ухудшает управляемость и ускоряет разрушение деталей.
Как проверить:
Установите байк на подставку, чтобы переднее колесо не касалось земли.
Схватите перо у нижнего мостика и попытайтесь двигать его в поперечном направлении.
Повторите для второго пера.
Измерьте люфт в траверсах, удерживая руль и покачивая влево‑вправо.
Не стоит беспокоиться, если результаты проверки в этом диапазоне: до 0,5 мм поперечный люфт и до 1 мм в траверсах. Если люфт превышает норму, то замените изношенные втулки или подшипники, проверьте затяжку крепежных болтов траверс, осмотрите на деформацию.
Комплексная проверка технического состояния включает:
осмотр труб на наличие царапин, коррозии, следов ударов;
контроль геометрии – измерьте расстояние между осями траверс и нижних мостиков (разница не должна превышать 2 мм);
проверку хода – она должна перемещаться плавно, без рывков и заеданий;
оценку уровня амортизирующей жидкости – снижение указывает на утечки или износ уплотнителей;
диагностику пружин – отсутствие трещин, равномерность витков, остаточная деформация.
Визуальный осмотр проводится при каждом ТО, замер люфта надо проводить каждые 5000 км пробега, а каждые 20 000 – 30 000 км проводится полная проверка. Внеплановая проверка проводится после падений или ударов о препятствия.
Признаки критических неисправностей:
неравномерный ход (одно перо «проседает» сильнее);
стук при работе подвески;
масляные подтеки на обоих перьях;
видимая деформация труб или мостиков.
При обнаружении таких симптомов эксплуатация мотоцикла запрещена – требуется срочный ремонт с заменой поврежденных компонентов.
Ремонт вилок мотоциклов
Ремонт вилок мотоцикла – ответственная процедура, требующая аккуратности и соблюдения технологического регламента. Неправильная разборка или сборка может привести к нарушению геометрии, утечкам масла и снижению управляемости. Ниже – пошаговая инструкция по основным операциям.
Разборка вилки и замена изношенных деталей
Вам потребуется несколько инструментов и приспособлений. Основные – набор гаечных ключей и шестигранников, емкость для слива жидкости, оправка (пластиковая труба подходящего диаметра) для запрессовки сальников, очиститель (керосин или специализированная жидкость), компрессор или баллон со сжатым воздухом.
Вывесите мотоцикл на центральной или боковой подставке, колесо не должно касаться земли:
Снимите колесо и тормоза, при необходимости демонтируйте крыло и руль.
Ослабьте болты траверс, удерживающих перья.
Извлеките перья, держа их вертикально над емкостью для слива масла.
Аккуратно слейте старую амортизаторную жидкость.
Чтобы удалить остатки, несколько раз до конца сожмите и разожмите перья.
Разберите перо: снимите пыльник, извлеките стопорное кольцо, открутите нижний винт (часто это корпус регулировочного клапана).
Выньте внутреннюю трубу из внешней, аккуратно выбивая ее. На трубе будут сальник, упорная шайба и направляющие втулки.
Подвеска поддается ремонту, поэтому можно заменить детали, которые вышли из строя. При появлении подтеков на трубах требуется установка сальников, пыльники требует обновления, если повреждены или потеряли эластичность. Явные следы износа в виде царапин и выработки сигнализируют о необходимости установки новой направляющей втулки. Трещины, деформации и потеря упругости ведет к смене пружин. При люфте или шуме при повороте руля потребуется заменить подшипники рулевой колонки.
При установке новых втулок можно выбрать детали с тефлоновым покрытием – они снижают трение. Перед установкой новых сальников смажьте их кромки смазкой. Для запрессовки сальников применяйте оправку, чтобы не повредить кромки.
Сборка и тестирование
Порядок сборки:
Вставьте внутреннюю трубу в внешнюю, убедившись в плавности хода.
Залейте свежее вилочное масло в объеме, указанном в инструкции (обычно 400−500 мл на перо). Используйте масло нужной вязкости (5W или 7,5W для большинства байков).
Закрутите сливной болт, если есть, и верхнюю пробку пера.
Установите перья в траверсы, затянув болты с моментом, рекомендованным производителем.
Монтируйте колесо и тормоза, проверьте затяжку всех соединений.
После сборки надо проверить устройство на герметичность. Для этого оставьте байк на 12-24 часа и после осмотрите перья на наличие подтеков. при обнаружении утечек – перепроверьте установку сальников.
После сборки надо проверить ход. Нажмите на переднее крыло, имитируя нагрузку – ход должен быть плавным, без рывков. Проверьте симметричность сжатия обоих перьев – разница не более 2 мм. Также потребуется проверка люфта. Для этого покачайте руль влево‑вправо – люфт в рулевой колонке не должен превышать 1 мм, удерживая траверс, попытайтесь сдвинуть перо в поперечном направлении – люфт не более 0,5 мм.
Завершает процесс проверки пробный выезд. На малой скорости проедьте 5−10 км и оцените плавность работы подвески на неровностях, проверьте отсутствие стуков и вибраций при торможении.
Рекомендации по эксплуатации после ремонта:
первые 100−200 км избегайте резких нагрузок;
через 200−300 км повторно проверьте затяжку болтов скоб и уровень масла;
при появлении посторонних звуков или утечек – немедленно проведите диагностику.
Если после ремонта вы выявили неравномерный ход перьев, стук при работе подвески, масляные подтеки после тестирования, ощутимый люфт в рулевой колонке, то потребуется повторный ремонт и установка новой.
Замена вилки мотоцикла
Замена вилки мотоцикла – серьезная процедура, требующая точного подбора комплектующих и соблюдения технологии монтажа. Ошибки могут привести к нарушению управляемости и повышенной опасности при эксплуатации.
Подбор подходящей вилки и инструментов
Критерии выбора новой детали:
Геометрия рамы. Посадочные размеры (диаметр труб, расстояние между осями) соответствуют вашей модели байка.
Длина перьев. Отклонение даже на 10−20 мм меняет угол наклона рулевой колонки и поведение мотоцикла.
Диаметр труб. Несовпадение с траверсами потребует замены последних.
Тип крепления. Проверьте совместимость системы фиксации (болты, штифты, резьбовые соединения).
Наличие регулировок. Если оригинальная имела настройки жесткости или демпфирования, ищите аналог с аналогичными функциями.
Материал. Алюминиевые легче стальных, но требовательнее к нагрузкам.
Подобрать новую можно на официальном сайте производителя байка, в специализированных магазинах мотозапчастей с консультацией. Также можно воспользоваться форумами владельцев аналогичной модели, особенно если будете устанавливать неоригинальный аналог.
Для замены вам понадобится набор гаечных ключей и головок. Возьмите динамометрический ключ, молоток и выколотку. Если предстоит замена подшипников, потребуется съемник подшипников. Подготовьте емкость для слива смазки. Возьмите чистую ветошь и обезжириватель. Понадобится консистентная смазка для подшипников. Для контроля зазоров используйте штангенциркуль.
Процесс демонтажа и установки
Демонтаж старой подвески начинается с установки байка на центральную подставку. Далее снимите колесо, тормозные механизмы и крыло и отсоедините тросы спидометра, провода фары и поворотников.
Следующий этап – снятие руля и приборной панели. Открутите крепежные гайки под рулем, демонтируйте руль вместе с замком зажигания. Снимите фару и приборную панель, освободив доступ к траверсам. Далее надо разобрать вал – удалите шплинт ограничителя поворота руля, открутите рукоятку жесткости и скобу, ослабьте гайку, снимите верхний мостик, затем нижний с валиком рулевой колонки.
Финальный этап демонтажа – извлечение. Аккуратно выньте ее вместе с валиком и нижним мостиком. Слейте остатки смазки в подготовленную емкость. Осмотрите подшипники и шарики на износ – при необходимости замените.
Важно: фиксируйте порядок разборки – это упростит сборку.
Установка новой вилки
Предварительный этап – смажьте подшипники и трущиеся поверхности рекомендованной смазкой, проверьте комплектность новой: сальники, пыльники, пружины. Далее выполните монтаж в рулевую колонку. Вставьте валик в новую, установите нижний мостик и затяните гайку, разместите верхний мостик и зафиксируйте его.
Следующий этап – фиксация в траверсах:
поместите стержни в скобы, контролируя симметричность;
предварительно затяните болты нижней скобы;
отрегулируйте расстояние от верхнего края траверсы до крышки пера (стандартно 5 мм);
затяните крышку;
окончательно зафиксируйте болты, затягивая поочередно для равномерного распределения нагрузки.
После этого установите руль, фару и приборную панель, подключите тросы и провода, смонтируйте переднее колесо и тормозные механизмы, проверьте свободный ход руля и отсутствие люфтов.
Финальная проверка:
Люфт. Покачайте руль – допустимый люфт не более 1 мм.
Ход. Нажмите на переднее крыло – перья должны сжиматься плавно, без заеданий.
Герметичность. Осмотрите сальники на наличие подтеков после пробного заезда.
Тормоза. Прокачайте передний тормоз, убедитесь в отсутствии воздуха в системе.
С новой подвеской первые 100-200 км пробега избегайте резких маневров. Спустя 300-400 км проверьте затяжку болтов траверса и проведите диагностику.
Часто задаваемые вопросы
Ниже – ответы на распространенные вопросы по теме.
Из чего состоит вилка мотоцикла?
Она состоит из двух перьев. В каждом – два стержня:
верхний (неподвижный) – крепится к раме;
нижний (подвижный) – скользит внутри верхнего
Внутри – пружина и масло для смягчения ударов. Еще есть уплотнители, втулки и мостики, которые соединяют устройство с рулем.
Как правильно обслуживать переднюю вилку?
Обслуживание начинается с регулярной проверки уровня и состояния рабочей жидкости – ее следует менять согласно регламенту производителя (обычно каждые 10 000–15 000 км). Важно осматривать перья на наличие подтеков и повреждений уплотнителей, а также контролировать люфт в траверсах и подвижных элементах. При появлении скрипа или неравномерного хода рекомендуется разобрать перья, промыть внутренние полости и заменить изношенные втулки. Необходимо следить за целостностью защитных кожухов и своевременно удалять загрязнения с поверхностей стержней. После любых манипуляций следует проверить плавность хода подвески и герметичность соединений.
Когда нужна замена сальников?
Требуется при появлении масляных подтеков на перьях, что свидетельствует о потере герметичности. Также на износ уплотнений указывает уменьшение уровня смазки. Если на трубах заметны следы грязи или песка, это значит, что пыльники и сальники не справляются с защитой внутренних компонентов. При разборке стоит проверить состояние кромок сальников – любые трещины или деформации требуют их замены. Промедление может привести к ускоренному износу направляющих втулок и труб из‑за попадания абразивных частиц.
Как провести ремонт самостоятельно?
Для ремонта сначала снимите перья, предварительно слив рабочую жидкость. Разберите каждое перо, извлекая пружины, втулки и уплотнители, затем тщательно промойте внутренние поверхности очистителем. Внимательно осмотрите детали на наличие царапин, коррозии и износа – поврежденные элементы (уплотнители, втулки, пружины) замените на новые. При сборке используйте рекомендованную жидкость, строго соблюдая указанный объем и вязкость. После установки перьев проверьте герметичность, плавность хода и отсутствие люфта. Если нет уверенности в своих действиях, лучше обратиться в сервис – ошибки при сборке могут повлиять на управляемость.
Какие инструменты пригодятся для ремонта и замены вилки?
Потребуются гаечные ключи и головки, включая Torx – если используются соответствующие крепежные элементы. Динамометрический ключ обеспечит точную затяжку болтов согласно спецификации производителя. Для работы с уплотнителями пригодится оправка или пластиковая выколотка, чтобы не повредить кромки. Также понадобятся ветошь, емкость для смазки, обезжириватель. Для контроля зазоров и геометрии может потребоваться штангенциркуль. При замене подшипников не обойтись без специального съемника.
Состояние передней вилки – прямо связано с тем, насколько приятно вам будет управлять байком. Регулярный уход превращает рутинное техобслуживание в инвестицию в ваши эмоции: каждый выезд будет таким же плавным и предсказуемым, как в первый день после покупки. Не пренебрегайте мелочами – и мотоцикл ответит вам безотказной работой и настоящим драйвом на любом покрытии.
