Обслуживание и натяжка цепи мотоцикла: полное руководство
Чтобы вовремя заметить проблемы и предотвратить серьезные поломки, важно понимать устройство цепи для мотоцикла и уметь вовремя распознавать признаки износа. От ее состояния зависят работа трансмиссии, управляемость байка и даже безопасность водителя.
Содержание
Слишком слабая цепь рискует соскочить в самый неподходящий момент, а перетянутая создает избыточную нагрузку на подшипники и звездочки, ускоряя их износ. В этом руководстве мы разберем аспекты обслуживания и ремонта цепи мотоцикла – от базовых принципов до пошаговых инструкций.
Настройка и регулировка карбюратора мотоцикла
Устройство цепи мотоцикла и признаки износа
Цепь мотоцикла – элемент трансмиссии, передающий крутящий момент от двигателя к заднему колесу. Ее надежность влияет на безопасность и динамику движения. Чтобы вовремя заметить проблемы и предотвратить серьезные поломки, важно понимать устройство цепи для мотоцикла и уметь распознавать признаки износа.
Конструктивные элементы: звено, ролики, болты
Современная мотоциклетная цепь – это сложная сборная конструкция, состоящая из следующих основных элементов:
Звенья – чередующиеся внутренние и внешние пластины, соединенные между собой. Внутреннее звено цепи мотоцикла удерживает ролик, внешнее – скрепляет конструкцию с помощью пинов (осей).
Ролики – цилиндрические элементы, которые контактируют с зубьями звездочек. Они обеспечивают плавное зацепление и снижают трение при работе трансмиссии.
Пины (оси) – стальные стержни, проходящие через отверстия во внешних и внутренних звеньях. Они фиксируют все элементы в единой конструкции и выдерживают основные нагрузки.
Шарниры – это втулки, надетые на оси сопряженных звеньев и обеспечивающие подвижность.
Уплотнители (O‑ring, X‑ring, W‑ring) – резиновые кольца, устанавливаемые между пинами и звеньями. Они удерживают смазку внутри шарниров и защищают от попадания грязи, увеличивая запас хода.
Все элементы изготавливаются из высокопрочных сталей с закалкой, что обеспечивает устойчивость к динамическим нагрузкам.
Как определить износ и необходимость ремонта
Своевременная диагностика износа позволяет избежать внезапных поломок и дорогостоящего ремонта трансмиссии.
Признаки износа:
Увеличенный люфт в шарнирах. Возьмите цепь пальцами в средней части и попробуйте сдвинуть ее поперек оси. Если ощущается заметный зазор (более 0,5 мм), это говорит об износе пинов и втулок.
Удлинение цепи. Измерьте длину 20 звеньев штангенциркулем. Сравните с заводским значением (указано в руководстве по эксплуатации). Превышение на 2,5% сигнализирует о серьезном износе.
Повреждение роликов и звеньев. Сколы, трещины, деформация роликов или пластин – явный повод для замены.
Потрескавшиеся, высохшие или порванные уплотнительные кольца. Если резиновые кольца между пластинами повреждены, это гарантированно приведет к быстрому износу.
Неравномерный ход. При вращении заднего колеса цепь должна двигаться плавно. Рывки, проскакивания или посторонние звуки указывают на износ звездочек или цепи.
Коррозия. Ржавчина на звеньях и пинах ускоряет износ и ослабляет конструкцию. Особенно актуальна проблема для мотоциклов, эксплуатируемых в сырую погоду.
Износ звездочек. Проверьте зубья ведущей и ведомой звездочек: заострение, сколы или неравномерный профиль говорят о том, что цепь работала с перегрузкой и требует замены вместе со звездочками.
Менять цепь мотоцикла стоит при видимых повреждениях звеньев и роликов, если уплотнители растрескались и не удерживают смазку, при замене звездочек (лучше менять комплект, чтобы избежать быстрого износа новых деталей). Регулярный осмотр и ремонт цепи мотоцикла – залог безопасной езды и долговечности трансмиссии вашего мотоцикла.
Средний ресурс – 30 000 км пробега. При небрежном отношении или жесткой эксплуатации – 10 000.
Подготовка к натяжке цепи
Натяжка цепи на мотоцикле – ответственная процедура, от которой зависят безопасность езды и срок службы трансмиссии. Первый шаг – собрать нужные инструменты, обеспечить безопасные условия и подготовить мотоцикл.
Инструменты и безопасность работы

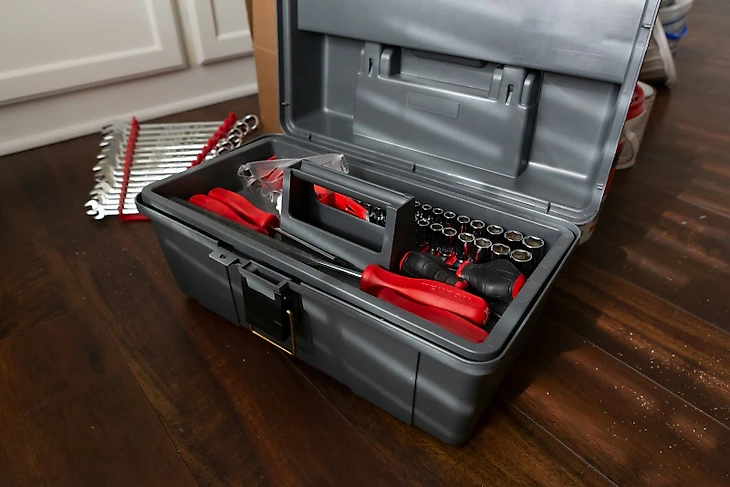

Для регулировки цепи вам понадобится набор инструментов:
Рожковые ключи (обычно 10–14 мм для регулировочных винтов и 22–27 мм для оси колеса).
Динамометрический ключ – нужен для точной затяжки оси заднего колеса. Позволяет соблюсти рекомендованный производителем момент затяжки, исключая перетяжку или недотяжку.
Трещотка с головками – удобна для работы в труднодоступных местах, где обычный ключ не проворачивается.
Отвертка (плоская или фигурная – зависит от конструкции натяжителей вашего мотоцикла).
Линейка или штангенциркуль – для точного измерения провиса.
Ветошь и перчатки – защитят руки от смазки и грязи, помогут протереть детали после очистки.
Работайте только на ровной, твердой поверхности – это исключит случайное падение мотоцикла. Фиксируйте мотоцикл на центральной подножке или подставке – боковое положение менее устойчиво. Перед началом работ убедитесь, что двигатель остыл: горячие детали могут вызвать ожоги.
Не проводите регулировку в одиночку, если не уверены в устойчивости мотоцикла – лучше попросить помощника подстраховать.
Подготовка мотоцикла к регулировке
Ремонт и натяжка цепи мотоцикла начинается с ее осмотра. Для этого поставь байк на подножку или используйте специальный подкат под заднее колесо. Это обеспечит свободный доступ к трансмиссии и позволит колесу вращаться. Следующий шаг – очистка от грязи. Можно использовать щетку, специальные очистители и ветошь. Особое внимание уделите местам соединения звеньев – там скапливается больше грязи.
Далее осмотрите цепь и звездочки на наличие трещин, сколов, степень коррозии, состояние зубьев звездочек и целостность уплотнителей. Если обнаружены серьезные повреждения потребуется замена узла.
При отсутствии серьезных повреждений надо проверить текущее натяжение цепи.
Переведите коробку в нейтральное положение и:
найдите среднюю точку между ведущей и ведомой звездочками;
аккуратно надавите на цепь вверх и вниз;
измерьте провисание линейкой (стандарт – 20–35, но точные значения смотрите в руководстве по эксплуатации вашего мотоцикла).
Запишите или запомните значение и переходите к финальной стадии подготовки. Потребуется ослабить ось заднего колеса, чтобы оно могло смещаться вперед и назад, проверьте регулировочные болты и при необходимости смажьте их. После выполнения этих шагов можно переходить непосредственно к регулировке натяжения.
Пошаговая инструкция по натяжке цепи
Правильная натяжка цепи – залог безопасной езды и долгого срока службы трансмиссии. Даже небольшое отклонение от нормы может привести к ускоренному износу деталей или, что еще опаснее, к обрыву цепи на ходу. Ниже – четкий алгоритм действий, который поможет выполнить регулировку.
Ослабление оси и регулировка положения колеса
Чтобы отрегулировать натяжение, вам нужно сместить заднее колесо вдоль маятника. Для этого используются регулировочные болты, расположенные по обеим его сторонам. Крутите их на одинаковое количество оборотов – это гарантирует, что колесо не перекосится.
Далее проверьте величину провисания цепи в самом низком положении между звездочками. Допустимое значение указано в инструкции по эксплуатации вашего мотоцикла (обычно это около 25-35 мм). Если цепь слишком сильно провисает или наоборот перетянута, повторите регулировку.
Проверка натяжения и его корректировка
Проверить натяжение можно двумя способами. Первый – провисание, второй – свободный ход.
Точный диапазон провисания указан в инструкции к мотоциклу. Чтобы узнать его размер надо найти нижнюю точку между ведущей и ведомой звездочкой и аккуратно нажать на цепь вверх и вниз. Если будет большое провисание, то есть риск к соскакиванию, если провисание слишком маленькое – к повышенному износу и перегреву.
Чтобы проверить свободный ход надо провернуть заднее колесо вперед. Цепь должна вращаться плавно и без рывков. Если есть посторонние шумы и сопротивление, то цепь вероятнее всего перетянута.
Закручивание оси и закрепление регулировочных болтов
Посмотрите на специальные метки на маятнике и раме мотоцикла. Они показывают правильное расположение заднего колеса. Метки слева и справа должны совпадать друг с другом. Теперь затяните гайку оси заднего колеса согласно рекомендациям производителя. Динамометрический ключ позволит затянуть гайки с нужным моментом силы. Закрутите контргайки на каждом регулировочном болте. Это предотвратит случайное изменение положения колесных осей.
Финальная проверка:
еще раз измерьте провисание цепи;
прокрутите колесо – цепь должна двигаться плавно, без рывков;
убедитесь, что цепь не задевает защитные кожухи или другие элементы.
Не перетягивайте цепь: избыточное натяжение увеличивает нагрузку на подшипники, звездочки и саму цепь, сокращая их срок службы. Если после регулировки цепь быстро ослабевает, возможно, она сильно изношена – лучше заменить комплект . После первой поездки проверьте натяжение: новые детали иногда «дают усадку».
Обслуживание цепи: очистка и смазка
Грамотный уход за цепью – не просто «ритуал» мотоциклиста, а необходимость. Без регулярной очистки и смазки она быстро теряет эластичность, начинает скрипеть, растягиваться и хуже цепляться за звездочки. В итоге растет нагрузка на двигатель, увеличивается расход топлива, а риск обрыва цепи на ходу становится реально ощутимым.
Выбор смазочных материалов и техника нанесения
Лучше выбирать специализированные составы:
Аэрозольные смазки удобны в нанесении, хорошо проникают в звенья, создают защитную пленку.
Гелевые/вязкие составы дольше держатся на цепи, меньше разбрызгиваются, идеальны для поездок по грязи и дождю.
Смазки с добавками против коррозии особенно актуальны для регионов с высокой влажностью или зимними реагентами на дорогах.
Для смазывания не стоит выбирать моторное масло, так как оно быстро смывается и собирает грязь. Литол и аналогичные густые смазки не проникают внутрь шарниров, а растворители и агрессивные химикаты разрушают уплотнители.
Частота очистки и смазки цепи зависит от условий эксплуатации и стиля вождения.
Примерный график:
Каждые 300–500 км – если ездите по грунтовым дорогам, в дождь или по слякоти.
Каждые 500–1000 км – при спокойной городской эксплуатации в сухую погоду.
Сразу после мойки – вода вымывает смазку, поэтому цепь нужно обновить.
При появлении скрипа или «сухих» звеньев – это явный сигнал, что смазка закончилась.
Перед смазыванием цепи ее надо очистить. Для этого нанесите специальный очиститель или керосин на всю длину, щеткой с жесткой щетиной пройдитесь по каждому звену и роликам. Далее промойте чистой водой или обезжиривателем и просушите.
Алгоритм нанесения смазки из аэрозольного баллончика:
держите баллончик на расстоянии 10–15 см от цели;
направляйте струю на внутреннюю сторону (там, где ролики контактируют со звездочками);
медленно прокручивайте колесо, чтобы покрыть все звенья равномерно;
особое внимание – местам соединения пинов и втулок.
Если смазка попала на другие детали, их лучше сразу протереть, пока состав не загустел. Оставьте смазку на 20-30 минут. За это время состав проникнет внутрь шарниров.
15 минут на очистку и смазку раз в 500 км сберегут вам деньги на ремонте и обеспечат уверенную езду. Не ждите скрипа – ухаживайте за цепью регулярно.
Ремонт цепи: устранение повреждений и замена звеньев
Удаление звена – ответственная операция, которую стоит выполнять только при наличии специализированного инструмента. Попытки «кустарными» методами разрезать или выбить пин чреваты повреждением цепи и травмой.
Для работы потребуются:
Выжимка (цепной пресс) – инструмент с винтовым механизмом, позволяющий аккуратно выдавить пин из звена без деформации пластин.
Заклепочник – нужен, чтобы после укорачивания заново зафиксировать пин в звене.
Ключ-головка или рожковый ключ (под размер оси выжимки).
Щипцы или пассатижи – для удержания цепи в нужном положении.
Чистая ветошь – удалять смазку и грязь перед работой.
Зафиксируйте цепь пассатижами или специальным держателем, чтобы она не смещалась во время работы. Убедитесь, что выбранное звено расположено ровно – перекосы могут повредить пластины при выпрессовке. Установите выжимку так, чтобы ее шток точно совпадал с торцом пина выбранного звена. Плавно вращайте винт выжимки, подавая шток на пин.
После выпрессовки пина аккуратно разъедините звенья, сняв нужное звено. Проверьте, что оставшиеся пластины не деформированы. Убрав нужное количество звеньев, надо соединить цепь. Совместите концы, вставив пин в отверстия пластин. Убедитесь, что все элементы расположены симметрично. Используйте заклепочник, чтобы запрессовать пин на место. Ключевой момент: пин должен входить плавно, без перекосов. Если чувствуется сопротивление – остановитесь и проверьте соосность. После запрессовки проверьте подвижность соединения: цепь должна сгибаться в месте стыка без заеданий.
После установки цепи на место, прокрутите заднее колесо, чтобы цепь прошла полный оборот.
Убедитесь, что:
нет перекосов или «закусываний»;
пин надежно зафиксирован и не выступает за края пластин;
цепь равномерно натягивается по всей длине.
Нанесите смазку на место соединения и дайте ей впитаться в течение 20-30 минут.
Часто задаваемые вопросы
Как правильно натянуть цепь на мотоцикле?
Установите мотоцикл на центральную подножку или используйте подкат, чтобы заднее колесо свободно вращалось. Ослабьте контргайки на регулировочных болтах с обеих сторон маятника и гайку оси заднего колеса. С помощью регулировочных болтов отрегулируйте натяжение цепи, поворачивая их равномерно с обеих сторон.
Проверьте провисание цепи в самой нижней точке между звездочками. Допустимый диапазон обычно составляет 25–35 мм, но всегда сверяйтесь с руководством по эксплуатации вашей модели мотоцикла. Убедитесь, что заднее колесо выровнено. На маятнике обычно есть метки, которые позволяют проверить положение колеса относительно рамы.
Затяните гайку оси заднего колеса с усилием, указанным в руководстве по эксплуатации, затем затяните контргайки на регулировочных болтах.
Какие признаки указывают на износ цепи мотоцикла?
Основные признаки:
Посторонние звуки: шелест, скрип или свист при движении.
Растяжение: если регулировки уже не хватает, чтобы увеличить натяжку, или цепь заметно удлинилась.
Ржавчина: коррозия ускоряет износ.
Рывки во время движения: указывают на неравномерное растяжение или заклинивание звеньев.
Заклинивание звеньев: происходит из-за повреждения уплотнителей – в шарнир попадает вода и грязь, поверхности ржавеют и быстро изнашиваются.
Отсутствие уплотнителей: в сальниковой модели все уплотнители должны быть на месте – если кольцо порвалось, заводская смазка вытекает.
Неравномерное провисание по всей длине цепи и появление «ступенек» на зубьях звездочек.
Как часто нужно смазывать цепь?
Стандартный цикл – 300-500 км пробега. В среднем это раз в две недели. Частота смазывания цепи может быть другой. Она зависит от типа байка и условий эксплуатации. После езды в дождь или по грязным дорогам, а также после мойки мотоцикла смазку следует обновить.
Можно ли ремонтировать поврежденные звенья цепи?
Поврежденные звенья цепи, как правило, не подлежат ремонту. Если звено деформировано, заржавело или имеет другие повреждения, лучше заменить всю цепь.
В некоторых случаях (например, при заклинивании из-за ржавчины) можно попробовать использовать проникающие смазки (например, WD-40), но это временное решение. Если звено не освободится, его придется заменить.
Установка новой цепи на старые звезды может привести к ускоренному износу новой цепи, поэтому рекомендуется менять цепь и звезды одновременно.
Какие инструменты нужны для натяжки и ремонта цепи?
Для натяжки: набор гаечных ключей (размер зависит от модели мотоцикла), динамометрический ключ (желательно, но не обязательно), линейка или рулетка, ветошь.
Для ремонта: выжимка цепи (цепной пресс) для выдавливания пина из звена, заклепочник для мотоциклетных цепей для фиксации пина, ключ-головка или рожковый ключ, щипцы или пассатижи, чистая ветошь.
Для замены цепи: инструмент для расклепки/заклепки цепи, который включает в себя пружину, наконечники, рукоятку, направляющие, нажимные пластины и другие компоненты.
Перед выполнением любых работ с цепью убедитесь, что мотоцикл надежно зафиксирован, а вы соблюдаете меры безопасности. При отсутствии опыта лучше обратиться к специалистам.
Грамотное обслуживание и правильная натяжка цепи мотоцикла – не просто формальность, а необходимое условие безопасной и экономичной эксплуатации техники.
От состояния цепи зависят:
эффективность передачи мощности от двигателя к колесу;
плавность хода и управляемость мотоцикла;
срок службы компонентов трансмиссии (звездочек, подшипников, самой цепи);
вероятность внезапных поломок и аварийных ситуаций.
Регулярный контроль – осмотр, очистка, смазка и регулировка натяжения – позволяет вовремя выявить износ и предотвратить критические повреждения. Не игнорируйте тревожные признаки: посторонние шумы, рывки, увеличенное провисание или коррозия. Даже небольшие отклонения от нормы со временем усиливаются и могут привести к дорогостоящему ремонту или потере контроля над мотоциклом.
Помните: профилактика всегда дешевле и безопаснее, чем экстренная замена изношенных деталей. Следуйте рекомендациям из руководства по эксплуатации вашего мотоцикла, используйте качественные смазочные материалы и специализированный инструмент. Если вы не уверены в своих силах, доверьте обслуживание профессионалам – это сохранит ваше время, деньги и самое главное – здоровье.
