Как устранить вибрацию на мотоцикле: причины, диагностика, решения

Автор

258

Вибрация на мотоцикле – не просто дискомфорт, а сигнал о возможных неисправностях. Если ее игнорировать, это может привести к ускоренному износу деталей и даже опасности на дороге. Разберем, почему возникает вибрация на мотоцикле, как ее диагностировать и устранить.

Содержание

Почему появляется вибрация на мотоцикле: основные причины
Как диагностировать источник вибрации на мотоцикле
Как убрать вибрацию на мотоцикле: эффективные способы решения
Советы по уменьшению и предотвращению вибрации на мотоцикле

Частые поломки мотоциклов: как избежать неисправностей и продлить ресурс

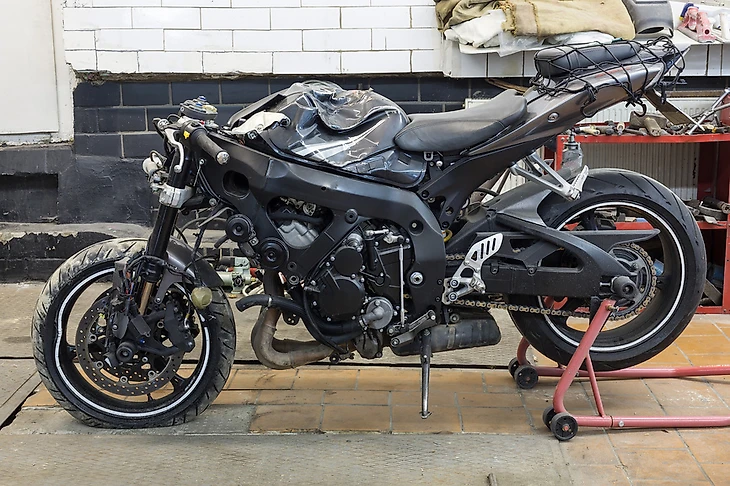

Неисправный мотоцикл в мастерской © Losevsky Pavel / Фотобанк Лори

Почему появляется вибрация на мотоцикле: основные причины

Вибрация мотоцикла – это всегда симптом определенной проблемы. Давайте систематизируем все возможные причины вибрации на мотоцикле по категориям, чтобы вам было проще диагностировать и устранять неисправность.

Вибрация руля на мотоцикле: воблинг, шимми, разбалансировка колес, износ шин, проблемы с рамой и подвеской

Вибрация руля на мотоцикле – одна из самых распространенных и потенциально опасных проблем.

Разберем все возможные причины и способы их устранения:

Воблинг (Wobble) и Шимми (Shimmy). Воблинг (10-30 Гц) – низкочастотные колебания всей передней части, Шимми (5-10 Гц) – высокочастотная дрожь руля. Причины: изношенные подшипники рулевой колонки (люфт >1 мм); неправильная геометрия подвески (углы наклона вилки); деформация вилки или рамы; неравномерный износ протектора переднего колеса. Для решения проверьте подшипники рулевой колонки (должны вращаться плавно без люфта), измерьте углы установки вилки (кастер обычно 24-30°), замените поврежденные элементы подвески. При возникновении на скорости – плавно сбросить газ, НЕ тормозить резко.
Разбалансировка колес. Вибрация на мотоцикле появляется на 60-100 км/ч, усиливается с ростом скорости и чувствуется преимущественно в руле. Для проверки поднимите переднее колесо на подставке, раскрутите и проверьте биение (макс. допуск 2 мм) и осмотрите шину на предмет грыж. Для решения сделайте балансировку на станке (допустимый дисбаланс <15 г), замените деформированный диск/шину.
Проблемы с шинами. Может вылезти грыжа (выпуклость на боковине), стать квадратной формы (плоские пятна после долгой стоянки), неправильное давление (проверить манометром) и разный износ (Глубина протектора отличается >1.5 мм). Всегда используйте шины одного производителя и модели на обеих осях.
Проблемы с рамой и подвеской. Визуально осмотрите мотоцикл на наличие трещины в местах сварки и коррозии силовых элементов. Проверьте расстояние от оси переднего колеса до рулевой колонки – должно быть одинаково с обеих сторон. Покачайте передние колеса вперед-назад (макс. люфт 3 мм). Заваривайте трещины только в специализированных сервисах, замените поврежденные элементы.

Вибрация двигателя на мотоцикле: износ опор, креплений, маятника, неправильная работа двигателя, дисбаланс

Вибрация двигателя на мотоцикле – серьезная проблема, которая может указывать на критические неисправности. В случае износа опор и креплений маятника, вибрация ощущается на всех режимах работы, усиливается при увеличении нагрузки, наблюдаются посторонние стуки при резком изменении оборотов. Чтобы это исправить замените все опоры двигателя комплектом, используйте оригинальные запчасти и применяйте динамометрические ключи при затяжке

В случае неправильной работы двигателя зачастую возникает вибрация при холостых оборотах. Это может возникнуть из-за неотрегулированных клапанов, загрязненного карбюратора/инжектора и проблем с системой холостого хода. Из основных проблем можно выделить: пропуски зажигания, разную компрессию, забитые форсунки и неправильные зазоры.

Если возникает дисбаланс двигателя, то возникает вибрация с частотой, кратной оборотам двигателя, которая сопровождается металлическим звоном в области картера. Потребуется балансировка коленвала с заменой вкладышей, замена демпферных элементов и переборка двигателя с соблюдением всех допусков.

Вибрация при торможении на мотоцикле: деформация тормозных дисков, износ колодок, неисправности амортизаторов и рулевых наконечников

Вибрация при торможении на мотоцикле – опасный симптом, указывающий на проблемы в тормозной системе или подвеске.

При деформации тормозных дисков она появляется только при торможении и часто сопровождается пульсацией ручки/педали тормоза. Для исправления потребуется проточка диска если толщина в допуске, или же замена.

Износ колодок сопровождается оплавленными участками, разной толщиной накладок и следами масла на поверхности. При износе потребуется их полная замена.

При неисправности амортизаторов колесо прыгает при торможении, в таком случае его лучше заменить. А если проблемы с рулевым наконечником, то мотоцикл будет вибрировать и стучать в передней части, а руль уводит при торможении.

Другие причины: плохое дорожное покрытие, неправильная эксплуатация

Вибрация не всегда связана с техническими неисправностями. Иногда ее вызывают внешние факторы или действия самого водителя. На рифленом асфальте возникает высокочастотная дрожь руля; на грунтовке с колеями – боковые колебания; на брусчатке – точечные удары в подвеску; на ямах и неровностях – резкие толчки.

Причиной может быть и неправильная эксплуатация. Это неправильная загрузка (перевес багажа с одной стороны, нарушение рекомендуемой нагрузки), ошибки вождения (длительное движение на слишком низких оборотах, постоянное торможение двигателем), неправильное обслуживание (использование нерекомендованных масел, самостоятельная сборка после ремонта с ошибками).

Вибрация от дороги должна прекращаться после выезда на ровный участок. Если продолжается – ищите техническую неисправность.

Для наглядности мы составили сравнительную таблицу причин вибрации на мотоцикле.

Узел	Характерные симптомы вибрации	Методы устранения
Разбалансировка колес	Возникает на скорости 60-100 км/ч, усиливается с ее увеличением	Балансировка на станке, замена деформированных дисков
Деформация тормозных дисков	Пульсация при торможении, вибрация руля	Проточка или замена диска
Износ подшипников рулевой колонки	Люфт руля, размытое управление	Замена подшипников, регулировка
Проблемы с двигателем	На холостых/под нагрузкой, троение	Регулировка клапанов, замена опор
Износ цепи и звезд	Рывки при разгоне, вибрация в районе педалей	Замена цепи и звёзд комплектом
Некачественные шины	Возникает на всех скоростях, гуляние задней части	Замена шин
Повреждения подвески	Стуки, неравномерный износ шин	Замена сайлентблоков, ремонт вилки
Неправильная загрузка	Наблюдается только с грузом, увод в сторону	Перераспределение груза, уменьшение веса
Дорожное покрытие	Возникает только на неровных участках	Изменение скорости/траектории

Как диагностировать источник вибрации на мотоцикле

Дадим инструкции, рекомендации по диагностированию источников вибрации на байках.

Пошаговая диагностика вибрации мотоцикла от простого к сложному:

Подготовка к проверке. Запаситесь фонариком, манометром и набором ключей. Установите мотоцикл на центральную подставку или подъемник. Очистите основные узлы от грязи для лучшего осмотра
Визуальный осмотр. Проверьте раму на трещины (особенно в местах сварных швов), крылья на следы контакта с колесами, пыльники и чехлы на целостность, все болтовые соединения на явные следы самооткручивания
Проверка колес. Раскрутите каждое колесо и на переднем оцените плавность вращения, а на заднем проверьте натяжение цепи. Оцените люфт подшипников: покачайте колесо из стороны в сторону, допустимый люфт – не более 1-2 мм.
Диагностика шин. Проверьте давление и сравните с рекомендациями производителя. Посмотрите не износились ли они, глубина протектора должна быть минимум 1.6 мм, а равномерность износа чтобы была по всей поверхности. Осмотрите шины на наличие дефектов (грыжи и вздутия на боковинах, трещины между протектором, посторонние предметы в протекторе)
Проверка маятника. Покачайте заднее колесо вверх-вниз и удостоверьтесь нет ли люфта. Максимальный допустимый люфт – 3-5 мм. Осмотрите на трещины и расслоение сайлентблоки. Проверьте болты крепления (момент затяжки). Амортизаторы должны иметь рабочий ход без заеданий и не было подтеков масла.
Проверка креплений. Двигатель: покачайте мотор вправо-влево и проверьте состояние резиновых опор. Рулевая колонка: люфт при покачивании руля, плавность хода без заеданий. Прочие узлы: крепление выхлопной системы, элементы обвеса и защиты
Тест-драйв для подтверждения. Разгонитесь до 60 км/ч на ровном участке. Попробуйте убрать руки с руля (с осторожностью). Проверьте: исчезла ли вибрация при сбросе газа, усиливается ли при торможении, зависит ли от дорожного покрытия.
Документирование результатов. Зафиксируйте: какие узлы вызывают подозрения, при каких условиях проявляется вибрация, какие проверки уже выполнены.

Для подробной диагностики подвески, амортизаторов и рулевых наконечников проделайте следующее:

Диагностика передней вилки. Проверьте наличие течи сальников (мокрые следы на стойках); состояние масла (цвет, уровень, наличие металлической стружки); рабочий ход (сравните с характеристиками в мануале); равномерность усилия при сжатии/отбое. Должно быть отсутствие подтеков масла, ход вилки должен соответствовать спецификации и наличие равномерного сопротивление в обоих амортизаторах.
Проверка задних амортизаторов. При неисправности будут наблюдаться: масляные потеки на корпусе, видимая коррозия штока и неестественный наклон мотоцикла в сторону
Диагностика рулевых наконечников. Если наблюдается хруст при повороте руля, есть видимый люфт в соединениях и трещины в резиновых элементах, то проблема с наконечниками.
Проверка подшипников рулевой колонки. Если дефектов нет, то будет плавное вращение руля без рывков, равномерное усилие при повороте.
Проверка маятника и сайлентблоков. Признаками износа могут быть: скрип при движении по неровностям; неравномерный износ шины; видимая деформация элементов.
Инструментальная диагностика. Дорожный просвет сравните с заводскими значениями, замерьте угол наклона вилки (кастер) и соосность переднего и заднего колес.

Для проверки тормозной системы при вибрации во время торможения выполните следующие шаги:

Произведите визуальный осмотр дисков на наличие синих пятен, глубоких борозд и ржавых участков
Сделай тест на биение. Закрепите неподвижный указатель (отвертку) в 2-3 мм от диска и медленно вращайте колесо. Допуск: Макс. биение 0.2 мм
Измерьте толщину колодок, осмотрите равномерность и их поверхность.
Проверьте суппорты. Отожмите поршни (используя монтажку), проверьте плавность хода направляющих и осмотрите пыльники на разрывы.
Протестируйте тормозную жидкость. Капните жидкость на белую бумагу. Свежая: прозрачная, светло-желтая; изношенная: темная, мутная.

Как убрать вибрацию на мотоцикле: эффективные способы решения

В зависимости от симптомов вибрации нужно подбирать способ решения. Мы расскажем, как убрать вибрацию на мотоцикле.

Балансировку и замену колес, шин делают при вибрации на скорости 60-100 км/ч, сопровождающимся неравномерным износом протектора или после установки новых шин. Балансировка осуществляется на станке (допустимый дисбаланс <15 г). Замена шин производится парой (даже если изношена только одна). Проверяется геометрия дисков (биение ≤2 мм).

Ремонт подвески и креплений осуществляют при деформирование рычагов подвески, просевших пружинах амортизаторов и изношенных сайлентблоках маятника. В таком случае меняют с запрессовкой втулки маятника, правят при деформации геометрию на стапеле и регулируют/меняют амортизаторы.

Тормозную систему нужно наладить, если диски стали деформироваться, колодки замасливаются и клинят суппорты. Для устранения делают проточку дисков (если толщина в допуске), меняют колодки комплектом с очищением саппортов и прокачивают тормоза для удаления воздуха из системы.

Для устранения люфтов в рулевой системе – отрегулируйте подшипники (момент затяжки делайте по мануалу). замените изношенные наконечники и смажьте шарниры литиевой смазкой. После ремонта руль должен поворачиваться плавно без заеданий.

Проверяйте и меняйте изношенные резиновые детали. Это могут быть: подушки двигателя, резиновые втулки подвески, пыльники шаровых опор. Используйте для замены оригинальные запчасти – дешевые аналоги быстро разрушаются.

В качестве профилактики производите регулярное техническое обслуживание. Каждые 5 000 км: проверка давления в шинах, смазка цепи; 10 000 км: диагностика подвески, замена тормозной жидкости; 20 000 км: замена подшипников колес, балансировка.

Советы по уменьшению и предотвращению вибрации на мотоцикле

Дадим вам несколько советов, как уменьшить вибрацию на мотоцикле:

Используйте качественные шины и компоненты. Выбирайте шины премиум-класса (Michelin, Pirelli, Metzeler) с актуальной датой выпуска (не старше 3 лет). Устанавливайте оригинальные подушки двигателя вместо аналогов и сертифицированные тормозные диски (Brembo, Galfer, EBC). При замене шин сразу делайте компьютерную балансировку с учетом веса водителя.
Осуществляйте своевременную диагностику и замену изношенных деталей. Критические узлы для контроля: подшипники колес (люфт >1 мм = замена); цепь и звезды (изогнутые зубья = вибрация при разгоне); опоры двигателя (трещины в резине); амортизаторы (подтеки масла = потеря демпфирования). Каждые 2 000 км проводите визуальный осмотр, а через каждые 5 000 км – замер люфтов.

Корректно эксплуатируйте мотоцикл и соблюдайте рекомендации производителя. Давление в шинах проверяйте каждые 2 заправки; соблюдайте режим обкатки для новых деталей (первые 300-500 км без перегрузок); плавное тормозите без перегрева дисков; избегайте резких стартов с пробуксовкой, движения на слишком низких оборотах и перегруза (особенно асимметричного). Вибрация после установки неоригинального тюнинга (руль, вилка) – повод вернуть штатные детали.

Осуществляйте профилактику при подготовке к сезону. Обязательные процедуры: глубокая балансировка колес (после зимнего хранения шины деформируются); замена масла в вилке (старое теряет свойства); диагностика подвески: ход амортизаторов, состояние втулок маятника; проверка всех болтовых соединений с динамометрическим ключом.

Плавная езда без вибраций – это не только комфорт, но и гарантия вашей безопасности на дороге. Регулярно уделяйте 15 минут проверке мотоцикла – и он отблагодарит вас надежной работой на протяжении тысяч километров.

Причин возникновения вибраций может быть много (разбалансировка колес, износ подвески или подушек двигателя, люфт рулевой колонки, деформация тормозных дисков). И главное – это найти источник проблемы, а потом уже приступить к устранению. В большинстве случаев потребуется замена испорченной детали, но может решиться и другим способом.

Поделитесь в комментариях своим опытом по устранению вибрации на вашем байке и задавайте вопросы, которые вас интересуют.
